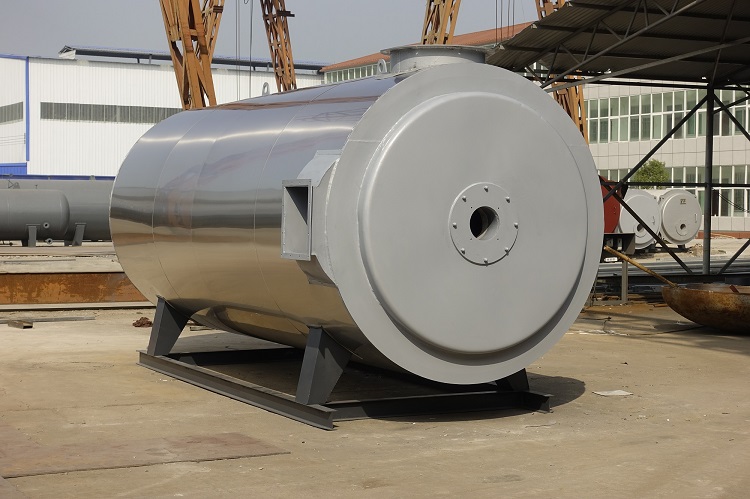

本系列鍋爐采用臥式結構，燃燒方式為室燃，燃料為輕油、天然氣、城市煤氣、液化氣。煙氣流程為：燃料在爐膛內燃燒，高溫煙氣通過內盤管吸熱后。在內圈盤管出口進入內圈與外圈之間的通道內進行流動，形成**回程。經外圈與外部保溫之間的通道內流動，形成第二個回程。**后煙氣經出口煙箱進入后部煙道，經過換熱器后進入煙囪，**后經煙囪排入大氣。
加熱爐系統由供熱系統、燃燒系統、電器控制系統三大部份組成。
供熱系統的輔機由膨脹槽、儲油槽、熱油循環泵、注油泵、油過濾器、油氣分離器等組成。
燃燒系統由燃燒機、本體、換熱器組成。
電氣控制系統由電氣控制柜及其檢測、顯示儀表等組成。
